Wskaźnik położenia FIAMA seria OP7
Produkt na zamówienie
Wskaźnik położenia FIAMA OP7 to mechaniczny wskaźnik nastawczy z 5-cyfrowym licznikiem (cyfry 7 mm), soczewką powiększającą i stopniem ochrony IP64. Kompatybilny wymiarowo z modelem OP6 — może pełnić funkcję jego bezpośredniego zamiennika. Dostępny na zamówienie w PRO-TECH Toruń.
Zapytaj o produkt
- Opis
- Dodatkowe informacje techniczne
Opis
Wskaźnik położenia FIAMA OP7 to mechaniczny wskaźnik nastawczy łączący wysoką precyzję odczytu z udoskonaloną ergonomią użytkowania. Model OP7 zachowuje pełną kompatybilność wymiarową ze wskaźnikiem OP6 i może być stosowany jako jego bezpośredni zamiennik — bez konieczności modyfikacji montażu. Gumowy przegub sprzęgający cyfry zapewnia zwiększoną płynność i szybkość działania, szczególnie przy wysokich przełożeniach.
Budowa i parametry techniczne
Model OP7 wyposażony jest w 5-cyfrowy licznik z wysokością cyfr 7 mm i konfigurowalnymi wariantami wyświetlania:
- standardowo — jedna czerwona cyfra dla części dziesiętnych,
- opcjonalnie — dwie czerwone cyfry dla części setnych,
- opcjonalnie — pięć czarnych cyfr dla odczytu całkowitego w milimetrach.
Wbudowana soczewka powiększająca oraz czerwona cyfra z podziałką znacząco poprawiają czytelność nawet w trudnych warunkach oświetleniowych. Obudowa z samogasnącego technopolimeru posiada stopień ochrony IP64 i wytrzymuje temperatury do 80°C. Elementy metalowe oraz wał drążony wykonano ze stali nierdzewnej.
Dostępne konfiguracje wskaźnika FIAMA OP7
Średnice otworu wału
- Ø20 mm (wersja OP7)
- Ø25 mm (wersja OP7F25)
- Inne średnice dostępne z tuleją redukcyjną
Opcje na zamówienie
- Specjalne przełożenia oraz wymiary w calach
- Kołek zabezpieczający „C” Ø10,5/12 mm
- Kolory obudowy: RAL 2004 (pomarańczowy), RAL 9005 (czarny), RAL 7004 (szary)
- Wersja „IN” z metalowymi komponentami ze stali nierdzewnej
- Kombinacje z przekładnią kołnierzową RINV-OP65

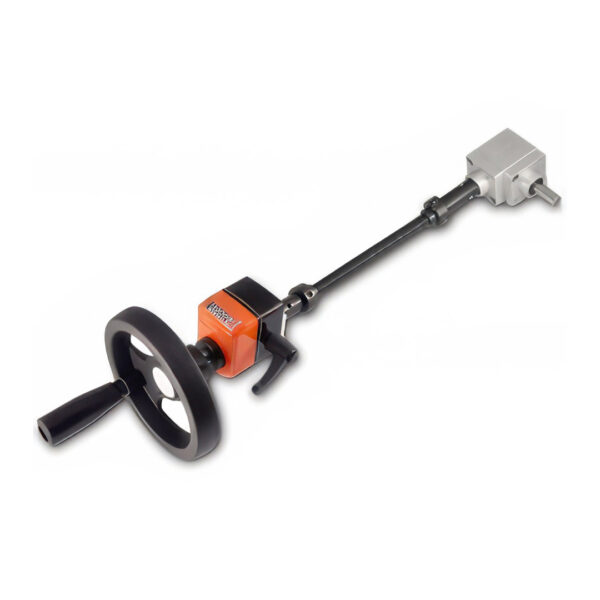

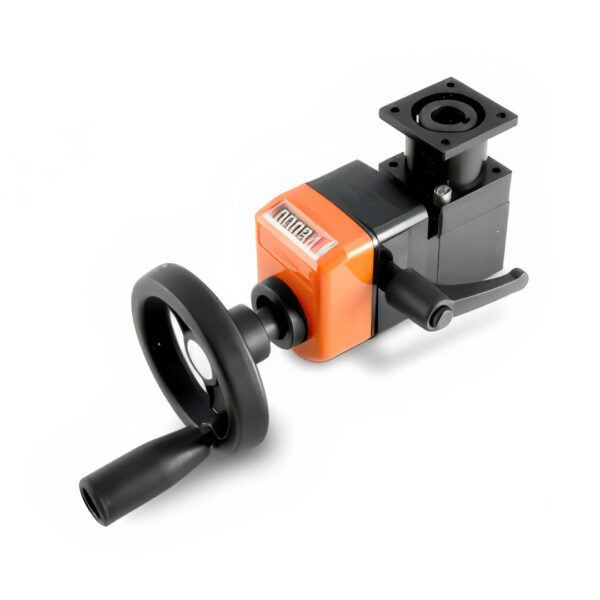

- Akcesoria: kołnierz blokujący, kołnierz dystansowy, pokrętło, uchwyt, pokrętło ręczne
Zastosowania mechanicznego wskaźnika położenia OP7
Wskaźnik położenia FIAMA OP7 rekomendowany jest w:
- maszynach produkcyjnych i pakujących wymagających precyzyjnych odczytów,
- układach wymagających zamiennika dla modelu OP6 bez zmiany montażu,
- aplikacjach z wysokimi przełożeniami, gdzie liczy się płynność działania licznika,
- środowiskach o podwyższonej temperaturze i zapyleniu (IP64, do 80°C).
Produkt dostępny na zamówienie. Skontaktuj się z PRO-TECH Toruń, aby otrzymać indywidualną wycenę i dobrać właściwą konfigurację wskaźnika FIAMA OP7 do swojej instalacji.
- 5-cyfrowy licznik – odczyt dziesiętny, setny lub w milimetrach
- Czerwona cyfra z podziałką – zwiększona precyzja wskazań
- Wysokość cyfr 7 mm – czytelność wspomagana soczewką powiększającą
- Sprzęgło z gumowym przegubem – płynność i szybkość działania, szczególnie przy wysokich przełożeniach
- Widok pod kątem 18° lub z przodu – uniwersalne możliwości montażu
- Obudowa z technopolimeru – odporność na wstrząsy, IP64
- Maksymalna temperatura pracy – do 80°C
- Otwór wału: Ø20 (OP7) lub Ø25 (OP7F25); inne średnice z tuleją redukcyjną
- Model „IN” – z metalowymi elementami ze stali nierdzewnej
- Możliwość wyboru koloru obudowy – pomarańczowy, czarny lub szary
- Akcesoria – kołnierz blokujący, dystansowy, pokrętło, uchwyt, pokrętło ręczne
