Wskaźnik położenia FIAMA seria OP10
Produkt na zamówienie
Wskaźnik położenia FIAMA OP10 to mechaniczny wskaźnik nastawczy z dwoma niezależnymi licznikami 5-cyfrowymi (cyfry 5,5 mm) do jednoczesnego monitorowania dwóch wartości położenia. Stopień ochrony IP54, otwór wału Ø20H7. Dostępny na zamówienie w PRO-TECH Toruń.
Zapytaj o produkt
- Opis
- Dodatkowe informacje techniczne
Opis
Wskaźnik położenia FIAMA OP10 to mechaniczny wskaźnik nastawczy przeznaczony do jednoczesnego monitorowania dwóch niezależnych wartości położenia. Dwa zintegrowane liczniki 5-cyfrowe w jednej kompaktowej obudowie oferują wyjątkową funkcjonalność tam, gdzie wymagana jest podwójna kontrola parametrów bez konieczności montażu dwóch oddzielnych urządzeń.
Budowa i parametry techniczne
Model OP10 wyposażony jest w dwa niezależne liczniki 5-cyfrowe z wysokością cyfr 5,5 mm. Każdy z liczników może być konfigurowany indywidualnie:
- standardowo — jedna czerwona cyfra dla części dziesiętnych,
- opcjonalnie — dwie czerwone cyfry dla części setnych,
- opcjonalnie — pięć czarnych cyfr dla odczytu w milimetrach.
Maksymalny zakres odczytu wynosi 99999, kąt nachylenia liczników 62° zapewnia komfortowy odczyt. Dla każdego licznika możliwy jest niezależny wybór kierunku obrotu: zgodnie z ruchem wskazówek zegara (DX) lub przeciwnie (SX). Obudowa z samogasnącego technopolimeru posiada stopień ochrony IP54 i wytrzymuje temperatury do 70°C.
Dostępne konfiguracje wskaźnika FIAMA OP10
Średnica otworu wału
- Ø20H7 (standard)
- Inne średnice dostępne z tuleją redukcyjną
Opcje na zamówienie
- Specjalne przełożenia oraz wymiary w calach

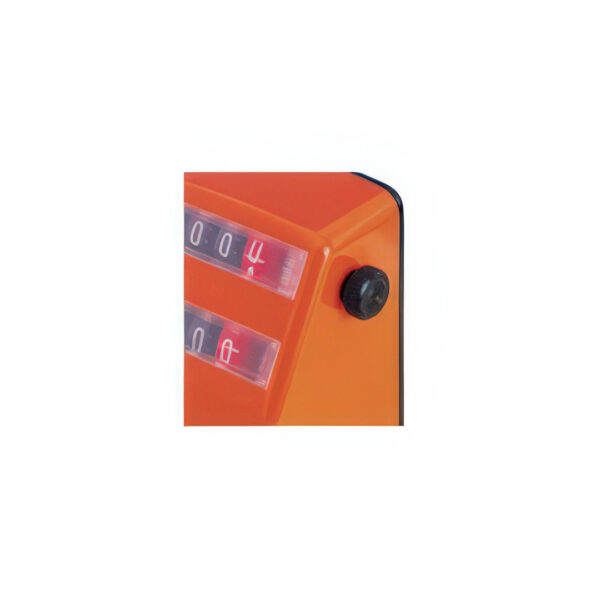

- Wersja „AZZ” — z przyciskiem zerowania jednego licznika

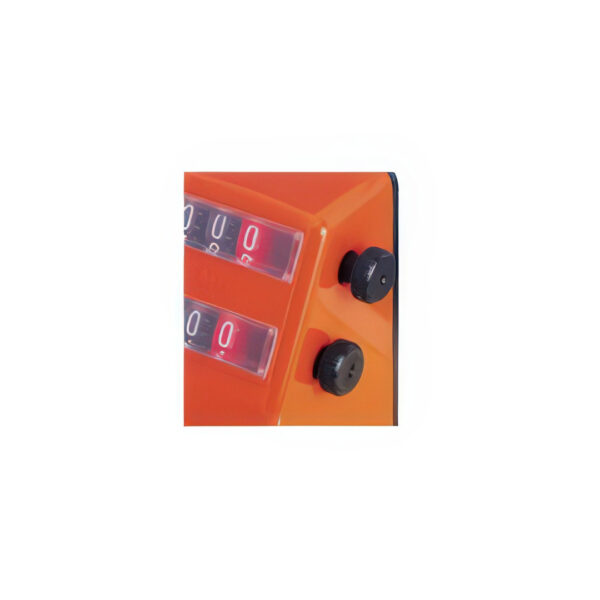

- Wersja „2AZZ” — z dwoma przyciskami do jednoczesnego zerowania obu liczników
- Wersja „IN” z metalowymi komponentami ze stali nierdzewnej
- Kolory obudowy: RAL 2004 (pomarańczowy), RAL 9005 (czarny)
Zastosowania wskaźnika FIAMA OP10 z podwójnym licznikiem
Wskaźnik położenia FIAMA OP10 rekomendowany jest w:
- maszynach wymagających jednoczesnej kontroli dwóch niezależnych osi lub parametrów,
- liniach produkcyjnych, gdzie kompaktowa obudowa zastępuje dwa oddzielne wskaźniki,
- systemach regulacji z różnymi kierunkami obrotu wałów roboczych,
- aplikacjach z wymaganym resetowaniem wskazań do zera podczas zmiany formatu.
Produkt dostępny na zamówienie. Skontaktuj się z PRO-TECH Toruń, aby otrzymać indywidualną wycenę i dobrać właściwą konfigurację wskaźnika FIAMA OP10 do swojej instalacji.
- Dwa 5-cyfrowe liczniki – możliwość konfiguracji odczytu dziesiętnego, setnego lub milimetrowego
- Zakres odczytu: do 99999
- Wysokość cyfr: 5,5 mm – dobra czytelność przy odczycie pod kątem 62°
- Odporna, samogasnąca obudowa z technopolimeru – klasa ochrony IP54
- Maksymalna temperatura pracy: 70°C
- Standardowy otwór wału: Ø20 H7 – inne średnice z tuleją redukcyjną
- Kierunek obrotu liczników: DX-DX, SX-SX, DX lub SX w odniesieniu do górnego licznika
- Wersje z przyciskiem zerowania: „AZZ” (1 przycisk), „2AZZ” (2 przyciski)
- Kolory obudowy: pomarańczowy (RAL 2004), czarny (RAL 9005)
